Cara Membangun Jaringan 4 Lantai Jalur Ganda

Konsep Perancangan

Perancangan jaringan menggunakan teknik bridge dengan topologi star untuk antar lantai dan dalam lantai. Terdiri dari Router  utama, router lantai 1, router lantai 2, router lantai 3, router lantai 4. Antara router semuanya sling terhubung serperti gambar dibawah ini: (JALUR GANDA).

Tabel Routing:

A.      LANGKAH – LANGKAH

Setting pada Router Lantai 1:

1.      Buka Winbox,lalu pilih connect

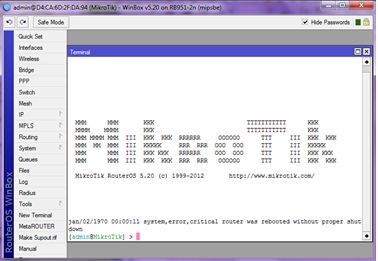

2.      Pilih New Terminal

3.   Untuk memudahkan kita nantinya, maka ubah lah nama dari router kita tersebut

4.  Lihat interface apa saja yang ada dengan cara:

5.   Ubahlah nama interface yang ada sesuai dengan kebutuhan, karena pada router lantai 1

membutuhkan 3 interface yaitu utama, lantai2, switch1 maka pada new terminal ketik:

interface set name=Utama ether1 (enter)

interface set name=Lantai2 ether2 (enter)

interface set name=Switch1 ether3 (enter)

tampilannya:

6.   Untuk melihat hasil yang telah kita ubah tadi caranya:

Interface print (enter)

 maka tampilannya

7.      Daftarkan Ip Address pada lantai 1 tersebut :

Ip address add address=192.168.0.14/30 interface =Utama

Ip address add address=192.168.0.18/30 interface =Lantai2

Ip address add address=192.168.0.33/30 interface =Switch1

Maka tampilannya:

8.      Daftarkan ip route berdasarkan table routing diatas (sesuaikan dengan tabel routing pada router lantai 1)

*catt: yang tidak memiliki gateway tidak perlu didaftarkan

Caranya ketik pada new terminal:

Ip route add dst-address=192.168.0.28/30 gateway=192.168.0.13 (enter)

Ip route add dst-address=192.168.0.64/27 gateway=192.168.0.17 (enter)

Ip route add dst-address=192.168.0.20/30 gateway=192.168.0.17 (enter)

Ip route add dst-address=192.168.0.96/27 gateway=192.168.0.17 (enter)

Ip route add dst-address=192.168.0.24/30 gateway=192.168.0.17 (enter)

Ip route add dst-address=192.168.0.128/27 gateway=192.168.0.17 (enter)

Maka tampilannya:

9.      Untuk melihat hasil ip route yang telah kita daftarkan caranya:

Ip route print (enter)

Maka Tampilannya:

10.      Agar client mendpat ip secara otomatis,maka kita setting dengan cara:

Pilih IP à DHCP Server àpilih Tab DHCP Setup  àDHCP Server Interfacenya pilih yang berhubungan dengan switch,misalnya pada router lantai 1 yang berhubungan dengan switch adalah interface Switch1.

Setting untuk menjadikan Router sebagai switch

1.    1. Buka winbox,lalu pilih connect

2.  Untuk memudahkan kita nantinya,kita ubah namanya

3.      Pilih Interface

4.      Klik tanda +, lalu pilih Bridge, ubah nama sesuai kebutuhan (mis:switch_lantai_1)

5. Lalu pilih Bridge

Lakukan hal yang sama pada Router  dan switch lantai 2, 3 dan 4. Isikan data berdasarkan tabel routing yang telah disediakan
